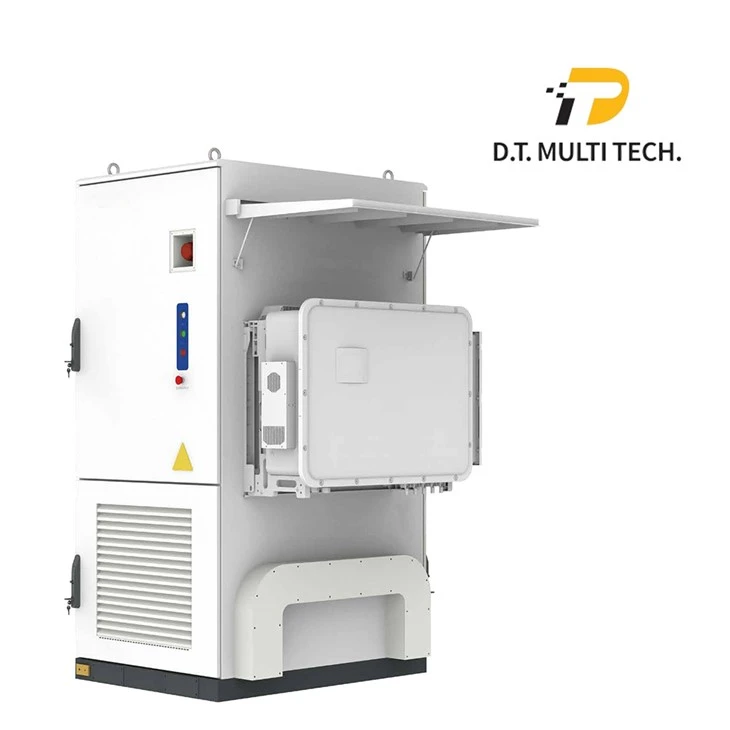

Gabinete híbrido-con refrigeración líquida
Este sistema de almacenamiento de energía comercial está construido alrededor de unArquitectura de gabinete híbrido-con refrigeración líquida, diseñado-para proyectos exigentes de almacenamiento de energía comercial e industrial (C&I). Al integrar el sistema de batería, el inversor híbrido, la entrada fotovoltaica, el EMS y la gestión térmica en un único gabinete probado en fábrica-, se reducen las interfaces del sistema y se minimizan los riesgos de integración en el sitio.
El sistema soportaPotencia de salida de 75 kW a 125 kW con capacidad de energía de hasta 261 kWh, que ofrece alta densidad de potencia en un tamaño compacto. La refrigeración líquida avanzada garantiza un funcionamiento estable bajo carga continua y altas temperaturas ambiente, lo que la hace especialmente adecuada para aplicaciones como reducción de picos, optimización del auto-consumo fotovoltaico, energía de respaldo e interacción con la red. Para los contratistas de EPC, integradores de sistemas y desarrolladores de proyectos, esto se traduce en una implementación más rápida, un rendimiento predecible y una solución escalable optimizada para operaciones comerciales a largo plazo-.
Integración mejorada del inversor híbrido
En comparación con los sistemas comerciales convencionales de almacenamiento de energía que se centran en una combinación simple de batería y PCS, esta solución está diseñada con un mayor énfasis enintegración de inversor híbrido. El sistema soportaFuncionamiento fotovoltaico, de red y de batería en una única plataforma, lo que permite gestionar la energía de forma dinámica según-los perfiles de carga del sitio y las condiciones de la red.
La arquitectura de inversor híbrido-incorporada, combinada con múltiples canales MPPT y un amplio rango de voltaje fotovoltaico, permite configuraciones flexibles de paneles fotovoltaicos y mejora la utilización general de la energía solar. Esto hace que el sistema se adapte a diferentes topologías de sistemas comerciales e industriales, ya sea un modelo fotovoltaico-de primer autoconsumo-, reducción de picos con interacción con la red u operación híbrida con requisitos de respaldo.
Datos de productos
| Gabinete de batería | |||||
| Tipo de celda | LFP / 314 Ah | ||||
| Configuración del paquete | 52,25 kWh/IP52S | ||||
| Configuración del sistema | 261 kWh/IP260S | ||||
| Tensión CC nominal | 832V | ||||
| Rango de voltaje CC | 728 ~ 936 V | ||||
| Máx. Tasa de carga/descarga | 0.5P | ||||
| Máx. Profundidad de descarga | 100% (25 ± 2 grados) | ||||
| Ciclo de vida | Mayor o igual a 8.000 ciclos | ||||
| Entrada fotovoltaica | |||||
| Máx. potencia de entrada | 150kW | 160kW | 200kW | 200kW | 250kW |
| Rango de voltaje fotovoltaico | 150 ~ 950 V | ||||
| MPPT | 10 | ||||
| MÁX. Corriente de entrada | 42A*10 | ||||
| Lado de CA | |||||
| Potencia de salida nominal | 75kW | 80kW | 99,9kW | 100kW | 125kW |
| Tensión CA nominal | 400 V | ||||
| Rango de voltaje CA | ±15% | ||||
| Tipo de cuadrícula | 3W+N+PE | ||||
| Frecuencia nominal | 50Hz/60Hz | ||||
| Factor de potencia | 0.99/-0.8 - +0.8 | ||||
| THDi | Menor o igual al 3% | ||||
| Relación CC | <0.5% Ipn | ||||
| General | |||||
| Máx. Eficiencia de ida y vuelta | 0.9 | ||||
| Comunicación | Modbus TCP/IP | ||||
| Sistema de extinción de incendios | Aerosol | ||||
| Calificación de ingreso | IP55 | ||||
| Enfriamiento | Refrigeración líquida+Refrigeración por aire forzado | ||||
| Temperatura de funcionamiento | -25 grados ~55 grados (Reducción de potencia después de 45 grados) | ||||
| Clasificación anticorrosión | C4 (C5 opcional) | ||||
| Humedad | 0~95 % de humedad relativa (sin-condensación) | ||||
| Altitud | 3000 m (reducción de potencia por encima de 2000 m) | ||||
| Dimensiones (Ancho*Profundidad*Alto) | 1.050*1.350*2.400 milímetros | ||||
| Peso | 2.600 kilogramos | ||||
| Seguridad/CEM | UN38.3, IEC62619, IEC63056, IEC62477-1, IEC61000-6-2/4 | ||||
| código de red | EN50549-1/-10, EN50549-2/-10, G99, VDE4105, NRS097, C10/11 | ||||
Sistema avanzado de refrigeración líquida
La gestión térmica es uno de los factores más críticos que afectan el rendimiento y la vida útil de un sistema de almacenamiento de energía comercial. Este gabinete adopta unaSistema de refrigeración líquida combinado con refrigeración por aire forzado., diseñado específicamente para aplicaciones C&I de alta-potencia y larga-duración.
El diseño de refrigeración optimizado permite que el sistema funcione de forma fiable en condicionesAltas temperaturas ambiente y condiciones de carga continua., lo que lo hace adecuado para entornos industriales donde los desafíos térmicos son comunes. Incluso durante los períodos pico de carga y descarga, el sistema de batería permanece dentro de un rango operativo seguro y eficiente.
- Para los contratistas EPC y propietarios de proyectos, esto significa:
- Mayor ciclo de vida de la batería
- Reducción de la degradación del rendimiento con el tiempo
- Menor frecuencia de mantenimiento y riesgo operativo
- Disponibilidad mejorada del sistema para aplicaciones-generadoras de ingresos, como reducción de picos y respuesta a la demanda.
Al integrar la refrigeración líquida a nivel del sistema, este sistema comercial de almacenamiento de energía ofrece mayor confiabilidad, rendimiento predecible y menor costo total de propiedad durante todo el ciclo de vida del proyecto.
Arquitectura híbrida con refrigeración líquida-de alta integración
A diferencia de los sistemas comerciales convencionales de almacenamiento de energía que dependen de PCS y gabinetes de baterías separados, esta solución adopta unArquitectura híbrida de alta-integración-refrigerada por líquido, combinando sistema de batería, inversor híbrido, entrada fotovoltaica, EMS y gestión térmica en un solo gabinete. Este diseño reduce significativamente la complejidad del sistema y-la carga de trabajo de ingeniería en el sitio, lo cual es una preocupación clave para los contratistas EPC y los propietarios de proyectos.
Al integrarrefrigeración líquida con refrigeración por aire forzado, el sistema mantiene una temperatura de funcionamiento estable y limita la desviación de la temperatura de la celda a 3 grados, incluso bajo funcionamiento continuo de alta-potencia. Esto mejora directamente la consistencia de la batería, extiende la vida útil y mejora la confiabilidad del sistema a largo plazo. Al mismo tiempo, el amplio rango de entrada fotovoltaica y el diseño multi-MPPT permiten configuraciones flexibles de paneles fotovoltaicos, lo que permite una utilización eficiente de la generación solar en proyectos comerciales.
En comparación con los sistemas tradicionales-de baterías modulares o refrigerados por aire, esteSistema de almacenamiento de energía comercial.ofrece una mayor densidad de energía, una instalación más sencilla y un rendimiento más predecible durante todo el ciclo de vida del proyecto, lo que lo hace especialmente adecuado para aplicaciones comerciales e industriales exigentes donde la confiabilidad, el nivel de integración y el costo total de propiedad son críticos.
Preguntas frecuentes
P: ¿Para qué aplicaciones está diseñado este sistema comercial de almacenamiento de energía?
R: Este sistema está diseñado específicamente para aplicaciones comerciales e industriales (C&I), que incluyen reducción de picos, autoconsumo fotovoltaico{0}}, energía de respaldo, respuesta a la demanda, estaciones de carga de vehículos eléctricos y proyectos de energía distribuida. Es adecuado tanto para sistemas de baterías fotovoltaicas y híbridos conectados a la red-como para sistemas híbridos.
P: ¿Cuál es el ciclo de vida esperado de la batería?
R: En condiciones de funcionamiento estándar (25 ±2 grados, 100 % de profundidad de descarga), el sistema de batería ofrece 8000 ciclos o más, lo que lo hace adecuado para operaciones comerciales a largo plazo-con un rendimiento predecible.
P: ¿Cómo se maneja la seguridad contra incendios en el sistema?
R: El sistema integra un sistema de extinción de incendios en aerosol, que proporciona una respuesta rápida y una protección contra incendios eficaz dentro del gabinete sin dañar los componentes electrónicos.
P: ¿Se pueden conectar varios gabinetes en paralelo?
R: Sí. El sistema presenta un diseño modular y ampliable que admite la operación paralela, lo que permite la expansión de capacidad y energía para satisfacer las crecientes demandas del proyecto.
P: ¿Qué certificaciones y estándares cumple el sistema?
R: El sistema cumple con los principales estándares internacionales, incluidos UN38.3, IEC 62619, IEC 63056, IEC 62477-1, IEC 61000-6-2/6-4, etc. Garantizar la seguridad, el cumplimiento de EMC y la aplicabilidad global del proyecto.
